Видеонаблюдение - выбираем кабель

Как выбрать кабель

Сегодня сложно представить себе современное здание, в котором не было бы разнообразного оборудование. Системы безопасности, телефоны, Интернет, телевидение - все это стало неотъемлемой составляющей современной цивилизации. Чтобы связывать между собой отдельные компоненты оборудования, используются кабели, которые бывают силовыми (для передачи электроэнергии) и слаботочными (для передачи сигналов). Чтобы информационная линия была надежной, пристальное внимание нужно уделять правильному подбору и прокладке именно слаботочных кабелей.

Нередка ситуация, когда в уже сложившейся офисной инфраструктуре нужно установить видеонаблюдение. В этом случае может возникнуть резонный вопрос - какие именно виды кабелей следует использовать при монтаже системы видеонаблюдения? Одно из наиболее распространенных решений - коаксиальный кабель, имеющий сопротивление 75 Ом, и традиционно используемый для видеосигналов. Поскольку его центральная жила хорошо экранизирована, это обеспечивает повышенную защиту от помех. Благодаря специальной структуре кабеля сигнал с камер наблюдения может передаваться на дистанцию до полукилометра, а особые устройства для усиления приема и передачи сигнала при этом не потребуются. К числу минусов толстого коаксиального кабеля следует отнести его толщину, сложность монтажных работ, а также проблемы с изгибанием кабеля.

Второй вариант - тонкий коаксиальный провод. В этом случае кабель имеет уменьшенную оболочку и центральную жилу - это упрощает выполнение монтажных работ, однако негативно сказывается на защите видеосигнала от потенциальных помех. Такой кабель позволяет передавать сигнал с камер наблюдения без искажений на расстояние до двухсот метров.

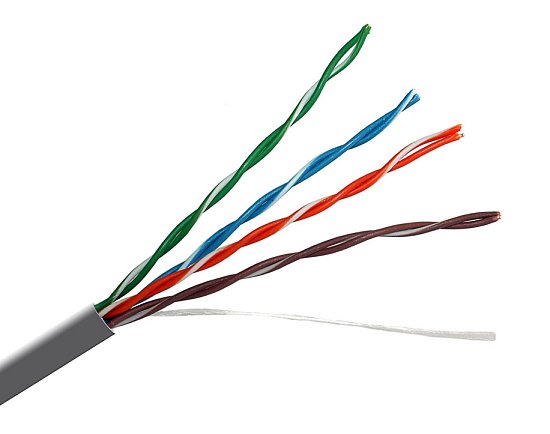

Третий вариант - использование витой пары (кабеля UTP)/ Такой кабель включает в себя восемь попарно свитых проводников из меди. Витая пара имеет маленькую толщину, очень эластична, проста в монтаже и с ее помощью можно передавать видеосигнал на расстояние до нескольких километров (если использовать приемопередатчики сигнала).

Еще один вариант - сигнальный кабель, включающий в себя четыре проводника, экран и оболочку. Данный вариант кабеля применяется для работы системы на маленьких расстояниях (как правило, не более пятидесяти метров), для передачи питания; он обладает малой помехозащищенностью, но его при этом очень просто монтировать.


Приобрести кабель для видеонаблюдения можно на нашем сайте в этом разделе.
